Шатуны типа OCTALINKЭтот тип шатунов используется на дорогих горных и шоссейных велосипедах. (в частности, для SHIMANO - на оборудованииDEORE LX / XT и XTR, хотя в последнее время все чаще применяется в компонентах средней ценовой категории) Схема шатунов SHIMANO DEORE XT (FC-M751) в виде файла PDF (240 kb)
| На каретках такого типа ось имеет круглое сечение, а на концах оси имеются 8 выступов. |
| Шатуны притягиваются специальным полым болтом, под внутренний шестигранник на 10, и защищаются снаружи от грязи пыльниками. Пыльник просто ввинчивается в шатун. |

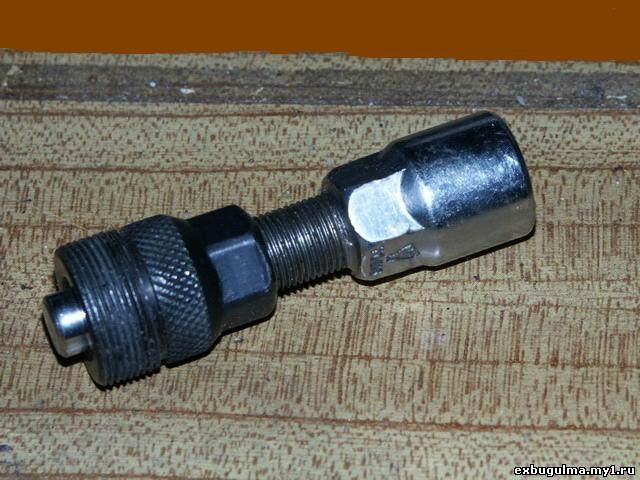

Ось каретки сделана полой, и поэтому традиционные съемники не работают - им просто не во что упираться. Надо применять специальный съемник, например, вот такой:
| Если такого съемника нет, но есть обычный, для оси с квадратным сечением, то можно изготовить простое приспособление. Возьмите стальной пруток диаметром 12 мм, отпилите от него кусок длиной 70 мм. Приспособление готово. Вставьте его внутрь оси каретки (он должен упереться в болт с другой стороны. Надо только обязательно убедиться, что пруток уперся в болт, а не воткнулсяв его полую часть, как клин - иначе вы можете повредить или болт, или оськаретки. После этого применяйте съемник, как обычно. |
